Com'è fatto
Lo Standard PROGEAS è in grado di offrire, combinandole e integrandole, soluzioni nei campi «Eco» & «Sisma».
Lo Standard PROGEAS è vantaggioso perché:
- è in grado di rispondere sia alle istanze energetiche che a quelle sismiche ed anche ad ulteriori esigenze rilevanti (comfort, salubrità, sostenibilità);
- propone un funzionamento integrato (massimamente efficiente) tra:
– tecnologie edilizie;
– sistema edilizio e sistema impiantistico;
– sistema impiantistico e fonti energetiche rinnovabili;
– sistema edificio-impianto e sensoristica, per il monitoraggio delle prestazioni nel tempo; - riduce l’impiego di risorse non rinnovabili (materie prime, energia, acqua);
- ha un elevato livello di pre-produzione in stabilimento, e quindi controllo qualità e riduzione delle lavorazioni e relative tempistiche di cantiere;
- assicura controllo e standard elevati in tutte le fasi del processo (dalla progettazione, con prefigurazione accurata delle prestazioni attese, al cantiere, all’opera finita, all’uso reale).
LE COMPONENTI
INVOLUCRO OPACO
Tecnologia A System
Con i moduli A-System, componenti prefabbricati coibentanti, è possibile realizzare strutture portanti ad elevate prestazioni. Armatura e betoncino garantiscono resistenza meccanica e resistenza al fuoco; lo strato in EPS conferisce un elevato isolamento termico e un’adeguata inerzia termica; i diversi materiali e strati funzionali assicurano assieme un buon isolamento acustico.
Con un’unica tecnologia è possibile realizzare una struttura multifunzionale ad elevata performance.
I moduli sono costituiti da due gabbie in ferro zincato a caldo, distanziate e mantenute assieme con ganci ricurvi e saldati
I distanziali assolvono anche l’importante funzione di agevolare il corretto posizionamento e di contrastare la spinta del calcestruzzo durante il getto di completamento
Modulo A-System verticale per involucro opaco. Sezione orizzontale.
Modulo A-System orizzontale per involucro opaco.
Nello schema sono evidenziati i principali componenti strutturali del sistema strutturale A-System:
Struttura portante verticale, coibentata con pannello in EPS, con pilastro integrato a sezione quadrata, di dimensioni minime 25 cm x 25 cm (in accordo con quanto prescritto delle NTC 2018 al § 7.4.6.1.2) e staffatura a spirale;
Trave alta di piano e di coronamento con base di almeno 20 cm (in accordo con quanto prescritto delle NTC 2018 al § 7.4.6.1.1);
Struttura portante orizzontale, coibentata con pannello in EPS, dotata di rete bifacciale integrata e collegata con ganci.
Il sistema si integra e completa in opera con getto di cls. Sulle superfici interne ed esterne si applica un intonaco di finitura.
Spaccato assonometrico del sistema visto dall’interno.
Spaccato assonometrico del sistema visto dall’esterno.
Prestazioni meccaniche e termiche di rilievo
I moduli A-System nella versione CDI35 hanno caratteristiche strutturali e termiche che consentono di realizzare pareti con spessore di soli 40 cm
rispetto ai 60 cm dei sistemi tradizionali.
I moduli A-System nella versione CDI35 hanno una trasmittanza termica di sistema pari a 0,14 W/m²K (trasmittanza termica λ del pannello in EPS pari a 0,034 W/m²K ), una trasmittanza termica periodica di sistema pari a 0,097 W/m²K, un’attenuazione pari a 0,711 ed uno sfasamento di 6,23 h
Ciclo di montaggio
Tecnologia Climablock
Il sistema costruttivo Climablock è un sistema a pareti con una struttura sismo-resistente in cui la capacità di assorbire le azioni verticali ed orizzontali è affidata principalmente alle pareti. Tale sistema conferisce un comportamento “scatolare” che permette alla costruzione di rimanere in campo elastico lineare; pertanto le sollecitazioni derivanti dalle azioni sismiche non determina formazioni di cerniere plastiche localizzate.
Climablock è un sistema costruttivo all’avanguardia basato sulla tecnologia ICF (Insulated Concrete Forms), progettato per realizzare pareti in calcestruzzo armato che combinano l’elevata resistenza meccanica del calcestruzzo con le eccellenti proprietà isolanti del polistirene, grazie al cassero ICF. Le pareti in calcestruzzo armato costruite con Climablock permettono di disporre le armature orizzontali con un passo di 40 cm, il massimo consentito dalle normative vigenti. Questo si traduce in importanti vantaggi: riduzione della quantità di armatura necessaria e minore tempo di posa, con un’ottimizzazione significativa dei costi e dei tempi di cantiere. Con questa tecnologia unica, è possibile ottenere una struttura multifunzionale ad alte prestazioni.
Fasi di montaggio

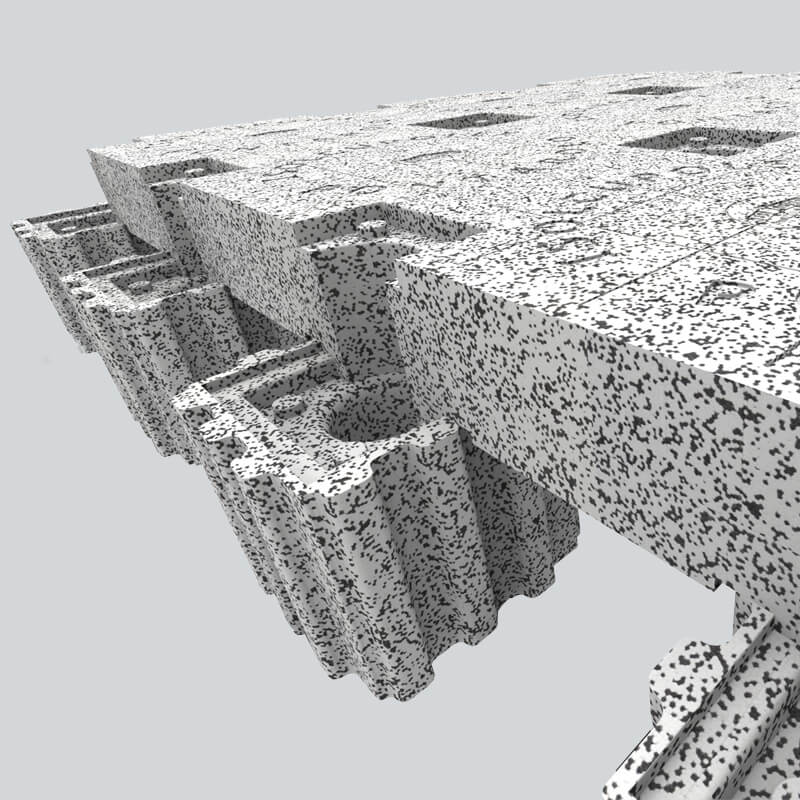

Particolare costruttivo della struttura climablock
Tecnologia Climabrick
Climabrick è un cassero isolante innovativo composto da EPS Twinpor e laterizio, progettato per garantire elevata resistenza al fuoco.
Consente di adempiere alle normative vigenti in materia di prevenzione incendi, come la classe A1 di reazione al fuoco, grazie all’utilizzo dell’elemento in laterizio.
Climabrick è progettato per creare fasce di separazione in materiale ignifugo che impediscono la propagazione esterna degli incendi consentendo l’utilizzo di Climablock anche in edifici alti, dove le normative sulla sicurezza antincendio sono più stringenti.
Consente di realizzare setti composti da una superficie in laterizio interna e un pannello isolante in EPS Twinpor esterno, garantendo la massima sicurezza contro la propagazione delle fiamme.
Climabrick è un accessorio di Climablock componibile. Il suo utilizzo consente di ottenere un cassero isolante composto da EPS Twinpor e ceramica, la cui applicazione garantisce elevata resistenza al fuoco consentendo di adempire alle normative
vigenti in materia di prevenzione incendi, come la classe A1 di
reazione al fuoco.
Il sistema costruttivo a pareti è una struttura sismo-resistente in cui la capacità di assorbire le azioni verticali ed orizzontali è affidata principalmente alle pareti.
Conferisce un comportamento “scatolare” che permette alla costruzione di rimanere in campo elastico lineare;
Le sollecitazioni derivanti dalle azioni sismiche non determinano formazioni di cerniere plastiche localizzate.
Il sistema è composto da elementi modulari collegati tra loro, armature e calcestruzzo.
Dopo aver montato i moduli e disposto le armature, si procede al getto di calcestruzzo, ottenendo in un’unica fase sia la struttura portante sia l’isolamento dell’edificio.
Ciclo di montaggio
Impianti Meccanici
Involucro trasparente
Infissi ad alte performance dotati di:
Dispositivo per la micro-ventilazione
Oscuranti integrati e relativi elementi accessori
Porte blindate ad elevate prestazioni termichea
Infisso con garanzia di prestazione Triplovetro a doppia camera bassoemissivo
Le specifiche variano a seconda della località di installazione
Climatizzazione e trattamento dell'aria
Impianto di climatizzazione e trattamento dell’aria
Building automation
Monitoraggio
Controllo
Misurazione secondo UNI 15232 e UNI 11200
ARIELLA – Caldo, freddo e illuminazione e Led per l’edificio PROGEAS
Dispositivo integrato nel modulo a parete CDI35; visibile solo una circonferenza di 350 mm, cava di 4 mm per:
l’immissione di aria trattata (fresca o calda)
l’illuminazione Led (scelta tra 40 colori)
Generazione (caldo/freddo) mediante pompa di calore (alimentata da fotovoltaico)
Rete di distribuzione realizzata mediante condotte speciali flessibili, idonee a sopportare senza danneggiamento sollecitazioni anche dinamiche, quali quelle sismiche, garantendo continuità di funzionamento anche a seguito di eventi avversi
Terminale Comando tramite telecomando o sensori vocali
Potenza del terminale variabile da 25 a 35 Watt
Sistemi di ventilazione meccanica controllata (VMC)
Gli impianti VMC consentono il ricambio dell’aria ambiente con aria esterna con controllo di qualità e senza sprechi di energia.
L’aria esterna viene immessa in ambiente opportunamente trattata e filtrata dalle sostanze inquinanti (polveri, particelle, etc.).
L’aria esausta viene espulsa all’esterno.
Opportuni scambiatori di calore tra aria estratta ed aria immessa permettono recuperi di energia fino al 70-90%
Si garantiscono così, nella massima efficienza energetica, condizioni di comfort e salubrità indoor e si evita la formazione di condense e muffe.
È possibile integrare nel sistema, se di interesse:
batterie di integrazione per riscaldamento e raffrescamento;
dispositivi per la sanificazione (es. abbattimento SARS-CoV-2).
Produzione di energia
AUTONOMIA ENERGETICA BILANCIO ENERGETICO POSITIVO
Pannelli fotovoltaici
Pannelli fotovoltaici di ultima generazione in silicio monocristallino con telaio in alluminio anodizzato nero da 35 mm, esteticamente accattivanti e con un’efficienza di conversione superiore al 21%.
Le celle sono divise in due metà per migliorare le prestazioni e sono disposte in due stringhe parallele per una migliore gestione dell’ombreggiatura.
Potenza di picco da 400 – 415 Wp.
Garanzia di 15 anni sul prodotto e di 25 anni sulle prestazioni
Inverter
Inverter trifase ibrido (dispositivo che, oltre a convertire la corrente continua in corrente alternata, è capace di gestire e coordinare i flussi di energia elettrica provenienti dall’impianto FV, dalla batteria e dalla rete)
Può essere controllato a distanza e può essere dotato della funzione EPS (Emergency Power Supply), anti black-out, in grado di alimentare l’abitazione anche in caso di black-out della rete
Accumulo
Design accurato, ottimizzazione connessione con gli inverter ibridi Solax Batteria LiFePO, migliore stabilità Ciclo di vita lungo, più di 6000 cicli.
Certificato di sicurezza TUV, CE, UL, UN38.3 ecc.
Diagnosi, aggiornamento e manutenzione dei guasti a distanza.
Tecnologia di rifornimento automatico dell’alimentazione per evitare che la batteria si scarichi eccessivamente.
Montaggio a pavimento o a parete.
IP65, supporto per installazione interna ed esterna
Rivestimenti per interni VOC-Free ed antibatterici
Finiture VOC-free
Utilizzo di rivestimenti antibatterici e VOC Free.
Impianto di sanificazione dell’aria (certificato anche per abbattimento SARS-CoV-2)
Finiture VOC-free
Utilizzo di rivestimenti antibatterici e VOC Free.
Impianto di sanificazione dell’aria (certificato anche per abbattimento SARS-CoV-2)
Finiture VOC-free per tutti gli ambienti
1 – Balconi / terrazze
2 – Garage
3 – Cucine
4 – Living
5 – Bagni
6 – Soggiorni
8 – Camere da letto
11 – Rivestimenti e pavimenti esterni
12 – Piscine
13 – Seminterrati
Le resine
Resine decorative epossidiche all’acqua e monocomponenti pronti all’uso.
Prodotti a bassissima emissione di sostanze organiche volatili.
Per pareti e pavimenti continui e di design.
Idoneo per pavimenti radianti.
Infinite possibilità di personalizzazione.
Certificazione antibatterica (certificato anche per abbattimento SARS-CoV-2)
Recupero delle acque
Riuso delle acque
Sistema di recupero delle acque meteoriche (raccolte in vasche di drenaggio).
Riutilizzo dell’acqua per innaffiare il verde e per altri usi.
Zero sprechi
